dBA2 (angio)
SIEMENS Axiom Artis dBA Twin
개요 및 원리

최첨단 의료 서비스를 향해 가는 을지병원에서 을지 가족을 위해 최첨단 Bi-plane Angiography 장비인 SIEMENS Axiom Artis dBA을 설치했다.
기존에는 한번의 방사선 조사로 정면과 측면 촬영을 할 수 없었으나, 새 장비(Axiom Artis dBA twin)는 한번의 방사선 조사로 정면과 측면 촬영영상을 얻을 수 있기 때문에 시술 시간과 피폭을 대폭 줄이고, 시술자 역시 작업환경이 편해졌다고 할 수 있겠다. 영상 구성 면에서도 다양한 기능들을 제공한다. 기존의 장비들은 감산기법을 통해서 혈관의 영상만을 제공해왔기 때문에 시술 중에 출혈이나 연부조직 등을 봐야 할 경우 CT실로 환자를 옮겨야 하는 불편함이 있었다. 그러나 이번에 도입된 장비는 혈관영상을 CT 영상으로 재구성 하는 기능이 있기 때문에 환자를 CT실로 옮겨야 하는 불편함을 덜었고, 이는 시술 시간을 단축시키는 결과를 가져 올 것이다. 영상의 질 면에서도 이 장비로 재구성 된 CT 영상은 2 slice(channel)정도의 CT 영상을 구현해 내고 있다.

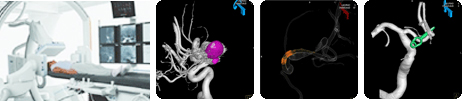

또한, 기존의3D 영상 재구성에서 한 층 발전된 Dual volume display라는 기능을 추가해 위의 사진과 같이 스텐트 또는 클립, 코일 등이 혈관과 서로 다른 색으로 표현됨으로써 좀 더 진단적 가치를 높였다. 이 밖에도, 3D road map, 혈관 내시경, 상. 하지 혈관 촬영 등 진단적 가치 향상 및 시술 시간 단축으로 이어지는 다양한 기능을 탑재하고 있고, 이러한 특징들 때문에 새로 도입된 AXIOM Artis dBA은 뇌혈관 및 상. 하지 혈관 그리고 복부에 이르기 까지 다양한 시술 및 중재적 시술에서 활용되고 있다.

임상적응
  • 추가 적용 범위(coverage)가 주요핵심
    현재 이용할 수 있는 가장 적절한 biplane anatomical coverage
    임상적 유연성 신경혈관부터 척추 및 복강 조영까지 가능
    우수한 image quality, 정교하고 상세한 해상도 및 뚜렷한 장비 시각화
    biplane 2k 영상과 syngo Dyna CT를 포함한 새로운 경향을 정착시키는 기술적 혁신이 가능
    프로그래밍이 가능한 detector positioning과 정보화된 충돌 보호 작용이 있어 사용자에 맞는 작업흐름 설정가능
  • Syngo Dyna CT
    The AXIOM Artis dBA은 가장 최신의 경향을 선도하는 조영 기술 syngo Dyna CT를 지원한다. 사실상 table에서 연조직 조영 결과를 얻을 수 있어 환자를 CT실로 이동시킬 필요가 없으며 시술실에서 환자를 더 잘 관리할 수 있다.
  • Image Quality
    미세한 디테일의 해상도로 이미지를 제공하여 간암의 색전술, 뇌 동맥류 및 뇌경색, 말초 혈관질환의 정확한 진단과 시술이 가능
    진보된 평면 Detector로 영상의 질 향상→ 포착부터 시각화 과정까지의 진정한 디지털 시스템
  • 두개의 파워
    30x40, 30x30, 8bt detector 장착된 AXIOM Artis dBA은 소아조영 뿐만 아니라 신경, 척추 및 복강을 포함한 완전한 어플리케이션 스펙트럼을 위한 우수한 coverage와 유연성을 제공, 또한 콤팩트한 detector 하우징으로 디자인되어 있는 시스템으로, 실제적으로 제한 없이 환자에 접근할 수 있으며, 우수한 angulation과 비견할 수 없는 놀라운 coverage 능력도 제공한다.
  • 연결성
    언제 어디서나 DICOM와 Syngo 로 접근할 수 있어 환자의 검사를 쉽게 작업할 수 있다.
    ※ AXIOM Artis dBA의 4가지 주요 중심은: 진보된 평면 Detector, 영상의 질, 조작의 용이성, 포괄적인 네트워킹 능력, 방사선으로부터
        환자의 최대 보호이다.
검사과정
  • 검사 전 과정
    검사에 따라 필요한 전처치(금식, 주사 등)
    혈액학적 검사(CBC, PT, PTT, PLT 등)
    시술 서약서(Permission)
    시술부위 피부준비
    검사시간 길어질 경우 소변 유치 카테터 삽입 등
  • 검사 중 과정
    검사 중 환자분은 편안히 누운 자세를 취함.
    검사 중 호흡 방법을 설명 듣고 이에 따른다.
    필요에 따라 교수님의 지시를 따른다.
    검사 중 불편사항 발생시 몸을 움직이지 말고 말로써 얘기함.
검사 후 유의사항
  • 검사에 따라 필요한 유의사항을 듣는다.
  • 대퇴동맥을 통한 검사를 시행한 경우 지혈 후 6~8시간 정도 움직이지 않는다.
  • 검사 후 병실에서 수액을 공급 받는다.
  • 검사 후 V/S 체크 받는다.
  • 검사 후 몸의 이상을 느끼면 주저 없이 담당 간호사에게 말한다.
  • 검사에 대한 예약 및 문의사항은 02-970-8286, 8378으로 전화주시면, 정성껏 답변해 드리겠습니다.
기타 사항

한번의 촬영으로 다양한 방면의 영상을 한번에 얻을 수 있어 시술시간의 단축과 각종 조영제 사용량의 감소로 환자의 부작용을 최소화 할 수 있는 장점이 있고, 한번 획득한 영상을 재구성하는 각종 소프트웨어의 완벽한 구비로 최첨단 영상을 제공 할 수 있게 되어 최상의 의료 서비스를 구현 할 수 있다.
